Arquitectura al día. Sayab premiado como conjunto residencial más sostenible de Colombia.

El complejo SAYAB ha sido elegido como el Conjunto Residencial más sostenible de Colombia, al haber recibido la Medalla de Oro a la responsabilidad medioambiental. Además recientemente ha sido nominado como mejor referente en arquitectura sostenible residencial de toda América.



El premio ha sido otorgado por la prestigiosa “Fundación América Sostenible”, lo que convierte a SAYAB en una referencia internacional en arquitectura sostenible y vivienda social.

El ambicioso conjunto ha sido proyectado por el prestigioso arquitecto Luis De Garrido, uno de los mayores referentes internacionales en Arquitectura Sostenible; y ha sido construido por la prestigiosa empresa IC Prefabricados.

El premio ha sido otorgado debido a las singulares características del conjunto, cuyos objetivos se sintetizan en su propio nombre: SAYAB significa “Fuente natural de vida”, en idioma Maya.

SAYAB se encuentra ubicado en el barrio de Gratamira, en Cali (Colombia). El solar permite una elevada edificabilidad, y está destinado a vivienda de estrato 4 en Colombia (vivienda Social en Europa).  El conjunto residencial está compuesto por 4 grandes bloques, con un total de 345 viviendas, y varios centros sociales y comerciales. Existen dos tipos básicos de viviendas: viviendas de una sola planta (con una superficie construida aproximada de 72 m² construidos), y viviendas de dos plantas (con una superficie construida aproximada de 103 m²).

Para aprovechar al máximo la edificabilidad permitida, y reducir al máximo la repercusión del precio del solar en las viviendas, la edificabilidad se ha concentrado en 4 bloques, con orientación Este-Oeste.  Cada uno de estos bloques esta formado, a su vez, por la unión de dos bloques lineales, separados entre si por un patio longitudinal cubierto. De este modo, se garantiza que la radiación solar directa no pueda penetrar al interior de las viviendas, y por tanto, no se recalienten por efecto invernadero.

Cada bloque dispone de dos núcleos de comunicación vertical, y el acceso a las diferentes viviendas se realiza a través de galerías perimetrales, alrededor del patio central cubierto.

Los bloques tienen una estructura arquitectónica muy sencilla, con el fin de reducir al máximo los costes, y sacar el máximo rendimiento al proceso de prefabricación de sus componentes. A pesar de esta pretendida sencillez, no hay dos viviendas iguales en todo el complejo, ya que todas las fachadas son distintas entre sí, y por lo tanto, todas las viviendas tienen balcones diferentes. Para acentuar esta diferencia, y proporcionar cierta complejidad al conjunto, los balcones se han pintado con colores diferentes.

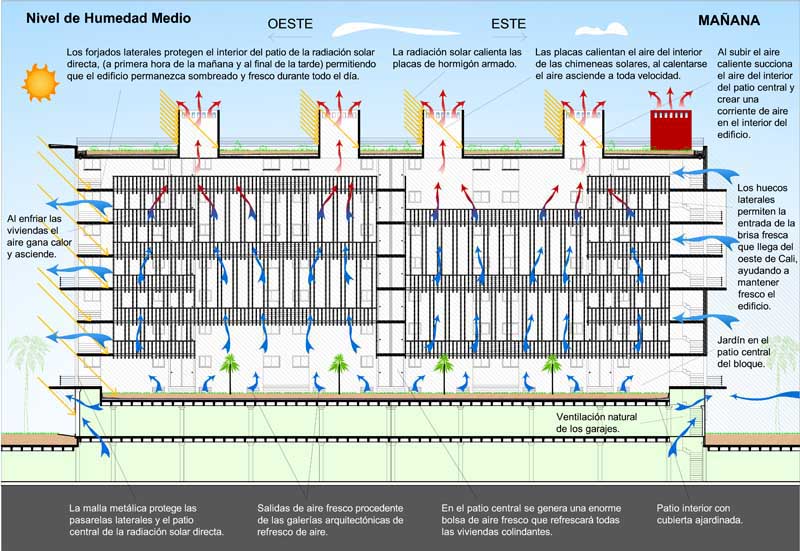

Los bloques están perforados por varios sitios de la fachada, a modo de patios cubiertos a diferentes alturas, que proporcionan transparencia al conjunto. Además, estos patios generan un conjunto de microclimas frescos en el edificio, y potencian las relaciones vecinales y de convivencia (sky courts). El interior de los bloques genera y mantiene una gran bolsa de aire fresco, que recorre de forma continua todas las viviendas, refrescándolas a su paso.

El complejo residencial tiene 4 tipos de zonas verdes, ubicadas en lugares diferentes: El espacio exterior de los bloques, los patios interiores de los bloques, los patios perimetrales entre las viviendas, y las cubiertas de los bloques. En total, la superficie de zonas verdes duplica a la superficie del solar.

Las viviendas son flexibles, y permiten diferentes estructuras arquitectónicas, para satisfacer las necesidades particulares de cada posible ocupante.

Características generales

1. Alto nivel sostenible

El diseño de SAYAB tiene un elevadísimo nivel sostenible, ya que su diseño cumple fielmente con los 38 indicadores sostenibles que Luis De Garrido ha establecido en su quehacer profesional habitual.

1. Optimización de recursos. Naturales y artificiales

2. Disminución del consumo energético

3. Fomento de fuentes energéticas naturales

4. Disminución de residuos y emisiones

5. Aumento de la calidad de vida de los ocupantes de los edificios

6. Disminución del mantenimiento y coste de los edificios

2. Alto nivel bioclimático. No son necesarios sistemas de calefacción, ni de refrigeración

El diseño de SAYAB es muy especial, ya que los edificios son capaces de autorregularse térmicamente sin necesidad de utilizar artefactos mecánicos de acondicionamiento térmico. El edificio mantiene estable, y en todo momento, una temperatura media de unos 22º - 23º, a pesar de que la temperatura exterior en Cali oscila alrededor de 30º todos los días del año. Ello se ha logrado mediante la utilización de ciertas estrategias bioclimáticas, e incrementando al máximo la inercia térmica de los edificios.

3. Iluminación natural y ventilación natural

El optimo diseño bioclimático de los edificios permite la iluminación natural de todas las estancias de las viviendas, mientras luzca el sol. Por tanto, ningún espacio necesita iluminación artificial durante el día.

Por otro lado, los materiales utilizados son transpirables, lo que asegura la ventilación natural de todas las estancias de las viviendas, aun cuando estén cerradas las ventanas. Por otro lado, el conjunto dispone de un sistema natural de ventilación y de refresco continuado, que mantiene continuamente frescas las viviendas, sin necesidad de artefactos tecnológicos, y sin ningún consumo energético.

4. Bajísimo consumo energético

La única energía que consumen las viviendas es la necesaria para alimentar los electrodomésticos y para la iluminación artificial nocturna. Por si fuera poco, tanto los electrodomésticos, como los sistemas de iluminación son de alta eficiencia energética.

5. Bajísima generación de residuos

Para la construcción de SAYAB se ha utilizado un avanzado sistema industrializado a base de paneles prefabricados de hormigón armado. Ello ha permitido que no se generen residuos durante el proceso de construcción del edificio.

Por otro lado, SAYAB no genera ningún tipo de residuos ni de emisiones durante su uso diario, a excepción de los pocos residuos orgánicos y domésticos que se puedan generar por sus ocupantes. A este respecto, cada bloque cuenta con una Unidad Técnica de Basuras, que permite la recogida selectiva de residuos, para su eficaz transporte y tratamiento en planta.

6. Generación de zonas verdes con una superficie doble a la del suelo ocupado

SAYAB cuenta con una superficie de zonas verdes que duplica la superficie del solar. Las zonas verdes se han dispuesto en todo el espacio circundante a los edificios, en las cubiertas, en los patios interiores y en los patios a distintos niveles (Sky Courts). De este modo se ha devuelto a la Naturaleza mucho más de lo que se le ha arrebatado. Se trata por tanto de un merecido tributo a la diosa Pachamama.

7. Fomento de las relaciones sociales

El diseño de todos los espacios públicos, semipúblicos y privados se ha realizado con el fin de optimizar las relaciones sociales de los vecinos. Se han establecido zonas sociales, zonas de recreo, y zonas de encuentro a diferentes niveles de los edificios. Son especialmente deseadas las zonas verdes de los patios interiores, y las cubiertas ajardinadas.

8. Triple nivel de seguridad

SAYAB cuanta con un triple nivel de seguridad. 1) el acceso al conjunto a través de dos porterías con vigilancia las 24 horas del día. 2) el acceso a cada bloque por separado. 3) el acceso a las viviendas. Las cubiertas ajardinadas garantizan una seguridad adicional, por lo que sirven de guardería y zona de juegos para los niños, con una seguridad y privacidad adicional.

9. Utilización de materiales saludables y biodegradables

Todos los materiales, sin excepción alguna, han sido cuidadosamente elegidos para que no dañen en absoluto ni a la salud de las personas, ni al medio ambiente.

10. Industrialización y prefabricación de todos sus componentes

El conjunto residencial SAYAB ha sido construido utilizando un avanzado sistema industrializado. Todos sus componentes, sin excepción, han sido diseñados uno a uno, realizados en fabrica, y montados en seco para construir los edificios. Incluso la estructura portante se ha realizado a base de paneles prefabricados de hormigón armado, ensamblados entre sí.

Los paneles prefabricados han sido diseñados y fabricados uno a uno, incluyendo el armado, los anclajes y todas las instalaciones que deben discurrir en su interior. Una vez en obra estos paneles se montan entre sí, a gran velocidad, mediante un ingenioso sistema basado en la unión de tres varillas metálicas existentes en cada una de sus caras. Como resultado se genera un empresillado flexible entre todos los paneles, dando lugar a una estructura desmontable, de altísima inercia térmica, y con alta resistencia a los movimientos sísmicos. Las diferentes instalaciones discurren en el interior de los componentes estructurales, por lo que el montaje de la estructura implica, al mismo tiempo, el montaje de todas las instalaciones del edificio.

La industrialización y prefabricación de todos los componentes de SAYAB le ha permitido, una reducción importante de su precio, una enorme rapidez de construcción, y además, lograr el máximo nivel de sostenibilidad posible.

11. Utilización de componentes reutilizables y reparables

Todos los componentes de SAYAB, incluso su propia estructura portante, son prefabricados y montados en seco. Ello permite que se puedan desmontar, recuperar, reparar, y vuelto a utilizar, tantas veces como se desee.

12. Absoluta desmontabilidad. Los edificios nunca se derribarán

Debido al sistema industrializado y prefabricado utilizado, si se deseara, se podrían desmontar todos los componentes de los edificios. De este modo, si alguna vez se deseara desmontar el edificio, no se generaría ningún tipo de residuos, y sus componentes se podrían utilizar para construir el edificio en otro lugar, o se podrían utilizar para la construcción de otro tipo de edificio.

13. Ciclo de vida infinito

Como los componentes se pueden desmontar, se podrían reparar, una y otra vez, o ser sustituidos por otros nuevos, de forma continuada. Como resultado se obtendría que el edifico podría tener un ciclo de vida indefinido.

14.  Baja necesidad de mantenimiento

Debido al sistema constructivo utilizado a la calidad de los materiales, y a la poca cantidad de artefactos necesarios, la necesidad de mantenimiento de los edificios es mínima. Y por tanto, se reduce al máximo el coste del mantenimiento.

15. Bajo precio

A pesar del avanzado e innovador concepto arquitectónico de SAYAB, y a la enorme cantidad de innovaciones utilizadas, el precio de las viviendas, es idéntico a las de cualquier otra vivienda de estrato cuatro, de características similares.

Por todas estas características, SAYAB se ha convertido en una referencia internacional en arquitectura sostenible y vivienda social.
